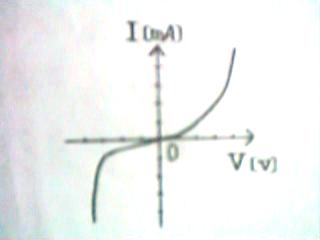

上図のように、Ｐ−ｎ接合ダイオードの場合は、
　順方向において、電圧を上げていけば、それに　
　比例して電流も多く流れる。

　

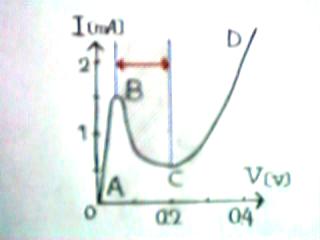

　一方、エサキダイオードの場合、順方向におい　
　て電圧を上げていくと、ある値までは比例関係　
　で電流も流れていく。（Ａ→Ｂ）　
　ところが、さらに電圧を上げると、どんどん電　
　流の値が下がっていく範囲がある。（Ｂ→Ｃ）　
　その後、また電圧を上げると、また比例の関係　
　で、電流が流れる。（Ｃ→Ｄ）　

　このような値を示すのが、エサキダイオードな　
　んだ。つまり、このＢ−Ｃ間の負性抵抗を利用　
　して、制御ができるダイオードってわけなんだ。
